旋启式衬胶止回阀
名称:旋启式衬胶止回阀
型号:H44J
口径:DN15~500(mm)
压力:PN1.0~1.6(MPa)
材质:铸铁、铸钢、不锈钢

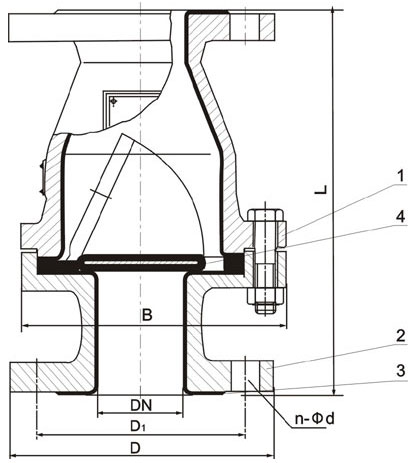

一、H44J-10旋启式衬胶止回阀结构图：
二、旋启式衬胶止回阀主要性能规范：
|
适用温度 |
适用介质 |
|
≤85℃ |
一般腐蚀性介质 |
三、旋启式衬胶止回阀主要零件材料：
|
名称 |
材料 |
|
上阀体 下阀体 |
灰铸铁 /硬橡胶 |
|
阀瓣 |
碳钢 /软橡胶 |
四、旋启式衬胶止回阀主要外形尺寸和连接尺寸 (mm)：
|
公称通径(DN) |
公称压力(MPa) |
工作压力(MPa) |
L |
D |
D1 |
Z-Φ |
B |
重量(Kg) |
|
25 |
1.0 |
1.0 |
160 |
115 |
85 |
4-14 |
128 |
4.5 |
|
32 |
180 |
135 |
100 |
4-18 |
150 |
7 |
||
|
40 |
200 |
145 |
110 |
4-18 |
160 |
8 |
||
|
50 |
230 |
160 |
125 |
4-18 |
178 |
10 |
||
|
65 |
290 |
180 |
145 |
4-18 |
204 |
18 |
||
|
80 |
310 |
195 |
160 |
4-18 |
230 |
24 |
||
|
100 |
350 |
215 |
180 |
8-18 |
255 |
30.5 |
||
|
125 |
400 |
245 |
210 |
8-18 |
305 |
47.5 |
||
|
150 |
480 |
280 |
240 |
8-23 |
345 |
63.5 |
||
|
200 |
0.6 |
500 |
335 |
295 |
8-23 |
415 |
96.5 |
|
|
250 |
0.4 |
550 |
390 |
350 |
12-23 |
495 |
144 |
|
|
300 |
698 |
440 |
400 |
12-23 |
540 |
224 |
||
|
采用标准 |
设计制造： Q/JBGN03 结构长度：Q/JBGN03 法兰：JB78(PN1.0MPa) |
|||||||
