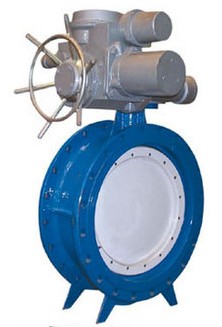

FBGX(D342X)电动软密封蝶阀

FBGX(D342X)电动软密封蝶阀
名称:FBGX(D342X)电动软密封蝶阀
型号:FBGX(D342X)
口径:DN50~1200
压力:0.6MPa~1.6MPa
材质:铸铁、铸钢、不锈钢等

一、FBGX(D342X)电动软密封蝶阀产品概述:



我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。



二、FBGX(D342X)电动软密封蝶阀特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

三、FBGX(D342X)电动软密封蝶阀主要结束参数:



公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动



四、FBGX(D342X)电动软密封蝶阀主要零部件材料:



零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨



五、FBGX(D342X)电动软密封蝶阀执行标准:



制造标准 GB/T122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T13927-92



六、FBGX(D342X)电动软密封蝶阀主要外形连接尺寸单位:mm



DN 主要外形连接尺寸 法兰尺寸和螺栓孔尺寸
L H H1 A B 0.6MPa 1.0MPa 1.6MPa
D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 82.5 306 80 80 140 110 88 4-14 185 125 99 4-18 165 125 99 4-18
65 112 92.5 321 80 80 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 100 346 80 80 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 110 387 95 95 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 125 411 95 95 240 20 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 142.5 447 95 95 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 170 607 190 308 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 192.5 688 190 308 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 222.5 742 190 308 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 252.5 797 190 308 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 282.5 930 270 466 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 307.5 975 270 466 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 335 1065 270 466 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 390 1225 457 625 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 447.5 1343 457 625 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 507.5 1436 457 625 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 557.5 1616 598 853 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 615 1711 598 853 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 470 727.5 1971 598 853 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 530 837.5 2218 860 1345 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 600 957.5 2578 860 1345 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 670 1057.5 2689 860 1345 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 760 1162.5 3022 952 1592 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62
