名称:J19W/H压力表三通阀
型号:J19W/H
口径:DN6-DN50
压力:≤10000PSI
材质:锻钢、不锈钢



一、J19W/H压力表三通阀特性:

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992 5. 公称压力: ≤10000Psi 6. 适用工作温度: -29℃～+538℃ 7. 适用介质: 水，油，气等腐蚀性或非腐蚀性介质

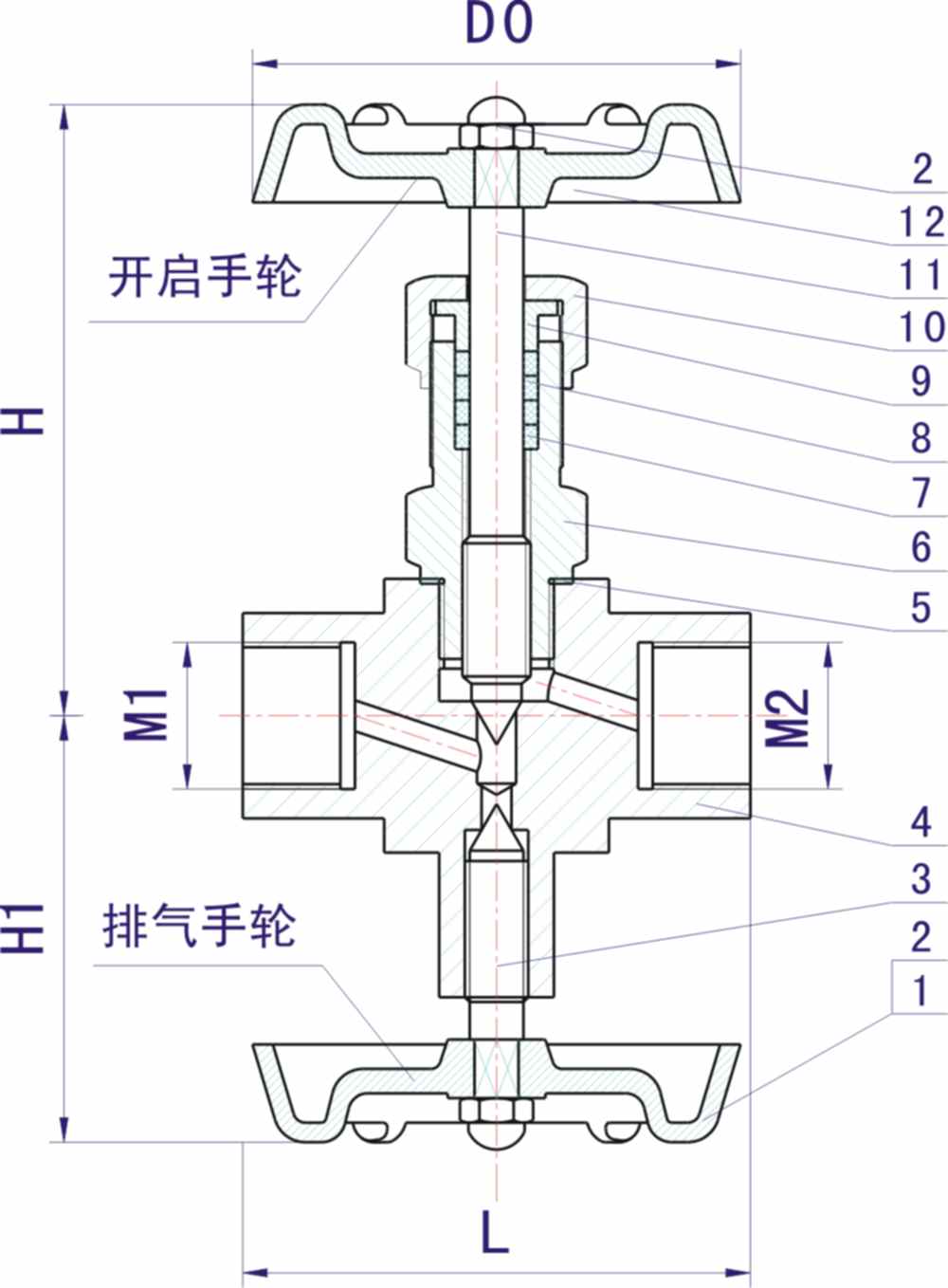

8. 公称通径: DN6,DN10,DN15,DN20,DN25…       二、J19W/H压力表三通阀主要零件材料/Materials of main parts    ：

序号 NO.	零件名称 Part name	材质 Material
1	排气手轮Exhaust Handle	20# A105 SS304 SS304L SS316 SS316L
2	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L
3	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L



型号 ITEM NO.	公称通径 DN	M1	M2	L	H	H1	D0
J19W/H-1	DN5	G1/2	M20X1.5	70	93	68	ø63
