名称:JX29W/H液位计针形阀
型号:JX29W/H
口径:DN6-DN50
压力:≤10000PSI
材质:铸钢、锻钢、不锈钢
一、JX29W/H液位计针形阀特性:

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  卡套,外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999 5. 公称压力:≤10000Psi 6. 适用工作温度:-29℃～+250℃ 7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

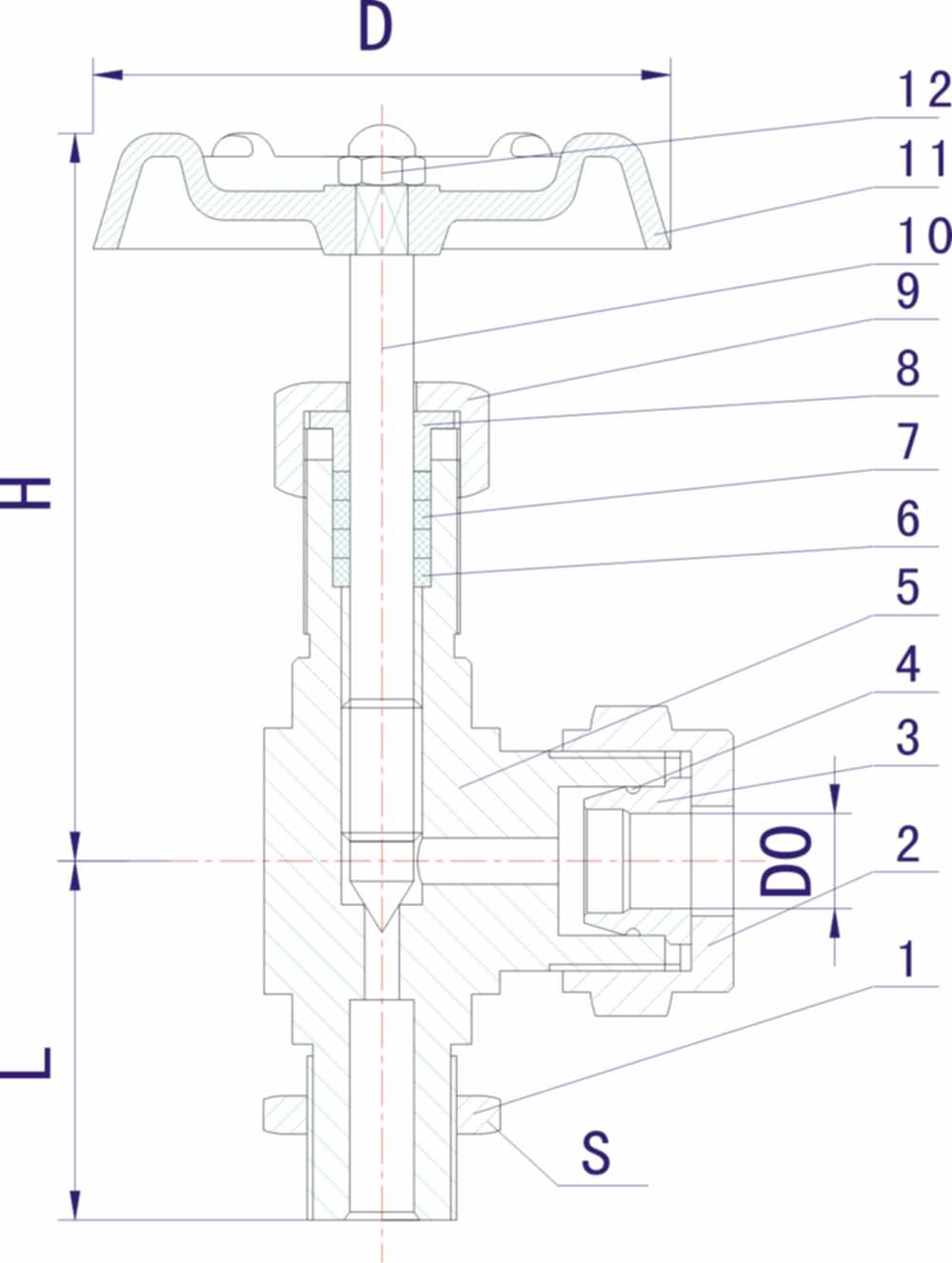

8. 公称通径:DN6,DN10,DN15,DN20,DN25…       二、JX29W/H液位计针形阀主要零件材料/Materials of main parts    ：



序号 NO.	零件名称 Part name	材质 Material
1	螺母 Nut	20# A105 SS304 SS304L SS316 SS316L
2	管接头 Connector	20# A105 SS304 SS304L SS316 SS316L
3	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
4	密封圈 o-ring	橡胶Rubber
5	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
6	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
12	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L







ITEM NO.	D0	D2	D3	H	H1
JX29W/H-1	ø19	ø96	ø60	97.5	47
JX29W/H-2	ø19	ø104	ø60	97.5	49
JX29W/H-3	ø19	ø112	ø60	97.5	47
