JX49W/H液位计针型阀
名称:JX49W/H液位计针型阀
型号:JX49W/H
口径:DN6-DN50
压力:≤10000PSI
材质:锻钢、不锈钢
一、JX49W/H液位计针型阀特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封,旋塞提升式

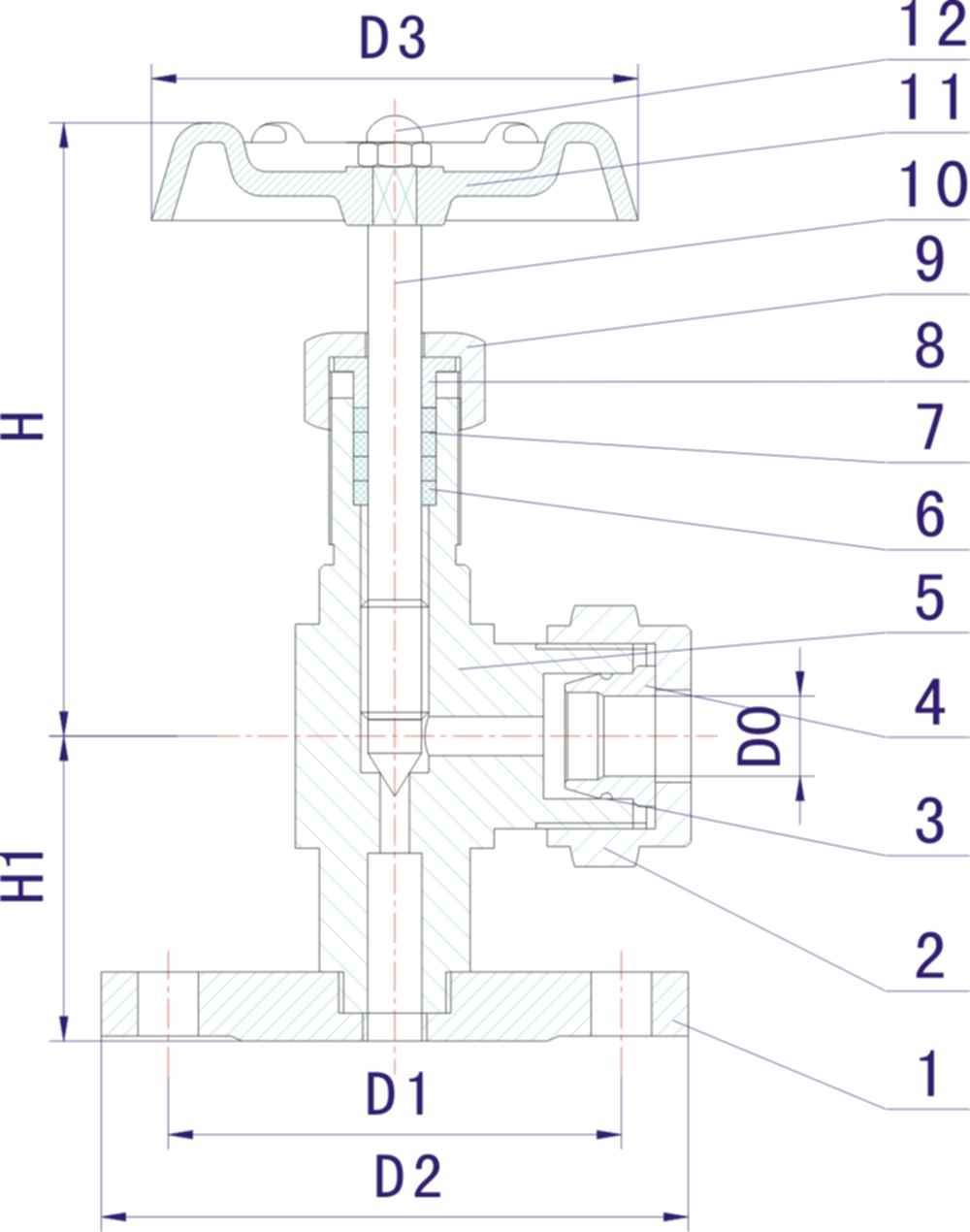

二、JX49W/H液位计针型阀主要零件材料/Materials of main parts ：
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接头 Connector | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 密封圈 o-ring | 橡胶Rubber |
| 4 | 卡套 Ferrule | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 8 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| ITEM NO. | D0 | D2 | D3 | H | H1 |
| JX49W/H-1 | ø19 | ø96 | ø60 | 97.5 | 47 |
| JX49W/H-2 | ø19 | ø104 | ø60 | 97.5 | 49 |
| JX49W/H-3 | ø19 | ø112 | ø60 | 97.5 | 47 |
