针型仪表阀
名称:针型仪表阀
型号:JJ-M1
口径:DN3-DN25
压力:≤10000Psi
材质:不锈钢
一、JJ-M1针型仪表阀特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 管接头内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…
二、JJ-M1针型仪表阀主要零件材料/Materials of main parts :
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
螺纹套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
|
4 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
6 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
7 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|

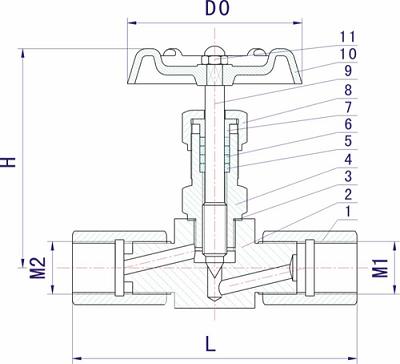

型号 ITEM NO. |
公称通径 DN |
M1 |
M2 |
L |
H |
D0 |
|
JJM1-1 |
DN5 |
M20X1.5 |
M20X1.5-left |
112 |
84 |
ø70 |
|
JJM1-2 |
DN5 |
M20X1.5 |
G1/2 |
112 |
84 |
ø70 |
