钛合金截止阀

名称:钛合金截止阀
型号:J41W、J941W
口径:DN10~DN1200
压力:1.6~6.4Mpa
材质:铸钢、不锈钢等

一、J41W、J941W钛截止阀概述：

我公司J41W、J941W钛截止阀在抗氯离子(CI)能力非常强，具有优良的抗氯离子耐蚀能力，在王水、次氯酸钠。氯水、湿氯气等介质中也有很好的耐腐蚀性。温州宏钿生产的美标钛截止阀结构紧凑、设计合理，阀门刚性好，通道流畅，流阴系数小。采用柔性石墨和四氟填料、密封可靠，操作轻便灵活，我们的美标钛截止阀驱动方式分手动、电动、齿轮传动，已经大量出口到欧洲、美国、日本等国家，被广泛的应用于国外的化工、电力等行业。台臣阀门的美标钛截止阀严格参与ASME B16.34标准进行设计；阀体与阀盖的连接、填料函、阀杆螺母的安装、上密封等均严格按照API600进行设计。阀门选材完全符合API600要求。结构长度符合ASME B16.10；法兰连接尺寸符合ANSI/ASME B16.5a。阀门的检验与试验严格按照API598进行。

二、J41W、J941W钛截止阀规格参数：

压力等级：CLASS150-600Lb

公称通径： DN15-DN300 1/2"-12"

相对应的型号：J941W-150Lb(Ti)、J941W-300Lb(Ti)、J941W-600Lb(Ti)

适用介质：氧化性腐蚀介质。

三、J941W-100Ti钛合金电动截止阀：

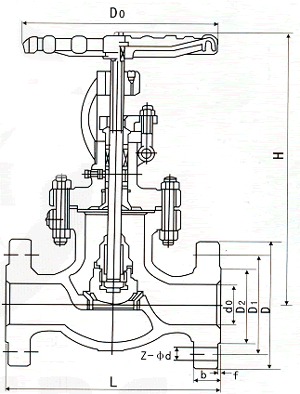

DN	L	D	D1	D2	b-f	z xΦd	H	重量/kg
50	230	160	125	100	?16-3	4 xΦ18	645	48
65	290	180	145	120	?18-3	4 xΦ18	690	60
80	310	195	160	135	?20-3	8 xΦ18	715	65
100	350	215	180	155	?20-3	8 xΦ18	770	71
125	400	245	210	185	?22-3	8 xΦ18	780	119
150	480	280	240	210	?24-3	8 xΦ23	810	231

四、J941W-63Ti 钛合金电动截止阀：

DN	L	D	D1	D2	D3	b	f1	f	z xΦd	H
50	300	175	135	105	88	26	4	3	8 xΦ23	710
65	340	200	160	130	110	28	4	3	8 xΦ23	750
80	380	210	170	140	121	30	4	3	8 xΦ23	785
100	430	250	200	168	150	32	4	3	8 xΦ25	837

五、J941W-100Ti? 钛合金电动截止阀：

DN	L	D	D1	D2	D3	b	f1	f	z xΦd	H
50	300	195	145	112	88	28	4	3	4 xΦ25	710
65	340	220	170	138	110	32	4	3	8 xΦ25	750
80	380	230	180	148	121	34	4	3	8 xΦ25	785
100	430	265	210	172	150	38	4.5	3	8 xΦ30	837
