加长杆截止阀
名称:加长杆截止阀
型号:DJ61Y/F
口径:DN10-40
压力:1.6MPa-4.0MPa
材质:碳钢、WCB、锻钢、低温钢、不锈钢
一、DJ61Y/F低温截止阀概述：
我公司DJ61Y/F低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
二、DJ61Y/F低温截止阀产品规范：
|
公称通径 |
DN10mm～40mm |
|
公称压力 |
PN4.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、 液态二氧化碳、乙烯、丙烯、丙烷等 |
|
适用温度 |
-196℃～+80℃ |
三、DJ61Y/F低温截止阀主要零部件材料：
|
阀体 |
ZG0Cr18Ni9 |
|
阀座、阀瓣 |
HPb59-1/0Cr18Ni9 |
|
阀杆 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
|
延伸套管 |
0Cr18Ni9 |

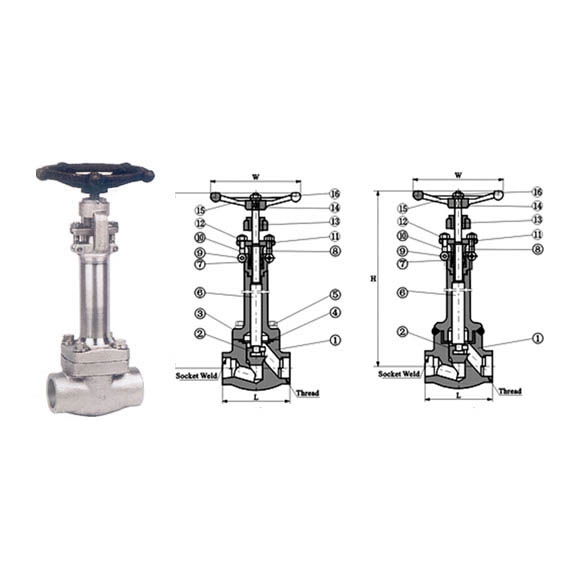

四、DJ61Y/F低温截止阀外型尺寸与连接尺寸：
|
产品型号 |
DJ61F-40P低温截止阀 |
重量 (kg) |
|||||||
|
产品代号 |
通径 DN(mm) |
尺寸(mm) |
|||||||
|
A |
H开 |
H关 |
L |
D1 |
D2 |
D |
|||
|
HH561FDJ10 |
10 |
70 |
258 |
250 |
10 |
10 |
14.5 |
65 |
1.36 |
|
HH561FDJ15 |
15 |
80 |
258 |
250 |
10 |
15 |
18.5 |
65 |
1.28 |
|
HH561FDJ20 |
20 |
90 |
322 |
310 |
10 |
20 |
25.5 |
100 |
2.22 |
|
HH561FDJ25 |
25 |
100 |
322 |
310 |
10 |
25 |
32.5 |
100 |
2.38 |
|
HH561FDJ32 |
32 |
110 |
390 |
370 |
15 |
32 |
38.5 |
120 |
4.68 |
|
HH561FDJ40 |
40 |
120 |
390 |
370 |
15 |
40 |
45.5 |
120 |
4.80 |
