直通式衬胶截止阀

直通式衬胶截止阀
名称:直通式衬胶截止阀
型号:J41F46
口径:DN15-350
压力:1.6MPa-2.5MPa
材质:铸钢、碳钢、WCB、不锈钢

一、J41F46直通式衬胶截止阀概述:

     我公司J41F46直通式衬胶截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

二、J41F46直通式衬胶截止阀零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体/阀杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

填料压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

6

活节螺栓

35

1Cr17Ni2

1Cr17Ni2

7

阀杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

8

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

9

螺母

45

0Cr18Ni9

0Cr18Ni9

10

手柄

WCB

WCB

WCB

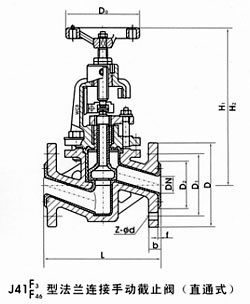

三、J41F46直通式衬胶截止阀主要外形和连接尺寸:

公称通经

L

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

32

11/4

180

135

100

78

2

18

4-φ18

40

11/2

200

145

110

85

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

65

21/2

290

180

145

120

3

20

4-φ18

80

3

310

195

160

135

3

22

4-φ18

100

4

350

215

180

155

3

22

8-φ18

125

5

400

245

210

185

3

24

8-φ18

150

6

480

280

240

210

3

24

8-φ23

200

8

495

335

295

265

3

26

8-φ23

250

10

622

390

350

320

3

28

12-φ23

300

12

698

440

400

368

4

28

12-φ23

350

14

787

500

460

428

4

30

16-φ23

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

32

11/4

180

135

100

78

2

18

4-φ18

40

11/2

200

145

110

85

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

65

21/2

290

180

145

120

3

20
