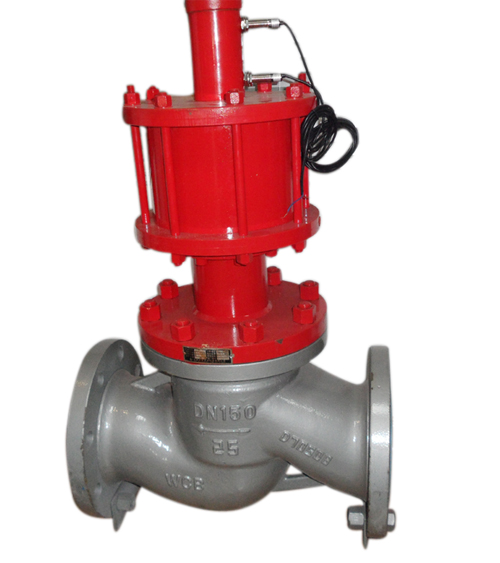

液动截止阀
名称:液动截止阀 型号:J741H 口径:DN10~DN1200 压力:1.6~64Mpa 材质:铸铁,铸钢,不锈钢等
一、J741H液动截止阀概述:J741系列液动截止阀是采用液压压力作为驱动的一种节能型阀门。其性能达到或超过同类产品，可替代进口。可程序控制、可微机控制，实现调节控制或快速开关功能。二、J741H液动截止阀结构特点:1、结构简单可靠、体积小。2、传动平稳可靠。3、液压缸可以获得很大的输出力矩。4、阀门的开关可以通过定压溢流阀得到精确的调整，包括开启和关闭力矩的调整；其力矩甚至可以通过 液 压仪表直接反映出来。5、阀门开启速度调节方便。6、在突然发生事故动力中断时，仍可利用蓄能器进行一次或数次启闭操作。三、J741H液动截止阀主要技术参数：1、液源压力：1.0-4.0MPa2、输入信号：电信号0-10MA,4-20MA3、回讯器电压：AC220V,DC24V4、液源接口：M16X1.5,M18x1.55、工作环境温度：-20度-90度，特殊-45度-120度6、公称压力：1.6MPa7、强度试验：2.4MPa8、水密封试验：1.8MPa9、气密封试验：0.5-0.7MPa10、适用介质：水、蒸汽、油品、硝酸类四、J741H液动截止阀主要零件材料：
| 零件名称 | 阀体、阀盖、阀瓣、阀杆 | 缸体、上下缸盖 | 活塞 | 填料、垫片 |
| J741W-16P | 铬镍钛钢 | 35# | 灰铸铁或铝合金 | 聚四氟乙烯 |
| J741W-16R | 铬镍钼钛钢 |
五、J741H液动截止阀主要性能规范：
| 型 号 | 公称压力 | 试验压力 | 工作压力 | 工作温度 | 适用介质 | ||
| 密封（水） | 气密封 | 壳 体 | |||||
| J741W-16P | 1.6 | 1.76 | 0.6 | 2.4 | 1.6 | -40℃～+150℃ | 硝酸类 |
| J741W-16R | 醋酸类 | ||||||

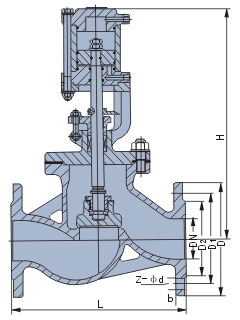

六、J741H液动截止阀主要尺寸及重量：| 公称通径 | 尺 寸 | 重量（Kg） | ||||||
| D | D1 | D2 | Z-φd | b | L | H | ||
| 50 | 16 | 125 | 100 | 4-18 | 16 | 230 | 337 | 20 |
| 65 | 180 | 145 | 120 | 4-18 | 18 | 290 | 365 | 35 |
| 80 | 195 | 160 | 135 | 8-18 | 20 | 310 | 470 | 51 |
| 100 | 215 | 180 | 155 | 8-18 | 20 | 350 | 525 | 65 |
| 125 | 245 | 210 | 185 | 8-18 | 22 | 400 | 572 | 80 |
| 150 | 280 | 240 | 240 | 8-18 | 24 | 480 | 585 | 100 |
