名称:气动不锈钢法兰角座阀
型号:2000
口径:DN15-100
压力:PN16
材质:不锈钢
一、全不锈钢法兰气动角座阀技术参数

操作方法		常闭	通气打开、停气关闭
		常开	通气关闭、停气打开（型号后加“—K”表示
参数↓	型号→	HG2000—F
介质温度		≤200℃
使用介质		水、柴油、汽油、空气、农药、饮料、酒精、蒸汽、酸碱等
通径（mm）		20	25	32	40	50	65	80	100
工作压力（Mpa）		0~1.6
气源压力（Mpa）		0.3~0.8
材料	阀体	不锈钢
	阀芯	不锈钢
	气缸	不锈钢
	密封	聚四氟乙烯PTFE
环境温度		-20~60℃
连接方式		内螺纹（英制、美制）·焊接·法兰
附件	单作用	配二位三通电磁阀
	双作用	配二位五通电磁阀
安装提示		根据需要安装
备注		阀门完全打开或关闭，至少需要3 Mpa以上的气源

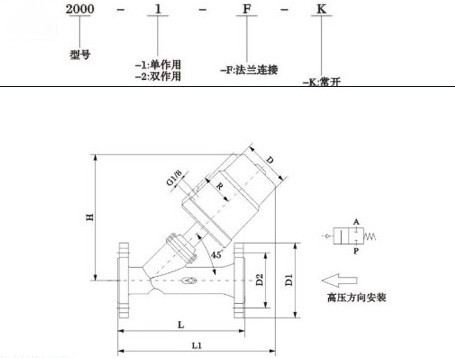

二、全不锈钢法兰气动角座阀产品特点 ·流量大、流阻小、无水锤：    Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高30%的流量。 ·超长使用寿命：    阀杆采用316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，免维护。 四、全不锈钢法兰气动角座阀安装尺寸（mm）

通径DN	执行器（Φmm）	L	L1	H	D	D1	D2	R
20	50	122	160	145	46.5	105	75	33
25	63	142	182	170	55.5	115	85	41.5
32	90	152	235	225	85.0	135	100	56
40	90	172	245	228	85.0	145	110	56
50	90	192	256	228	85.0	160	125	56
65	100	218	298	280	91.5	180	145	61
80	125	248	347	326	119.5	195	160	72
100	145	280	398	362	135.5	215	216	85
