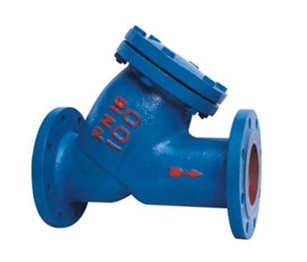

YQ油过滤器

YQ油过滤器
名称:YQ油过滤器
型号:YQ
口径:DN10~DN350
压力:1.0MPa-2.5MPa
材质:铸铁、铸钢、不锈钢





一、YQ油过滤器产品介绍:

       我公司YQ油过滤器安装在供水系统中,与减压阀、止回阀、液压水位控制阀及其它对水质有要求的场合配套使用,可除去介质中的各种杂物

(砂子、铁块及其它各种异物),以保证各类阀门正常工作。




二、YQ油过滤器工作原理:

该产品安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留

于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

 Y型过滤器,滤芯全部采用不锈钢制作,工作压力有:16、25、40Kg/cm²三种、壳体有铸铁、铸钢(代号C)及不锈钢(代号P)三种,由于设计单位或用
户造用。系列水过滤器,在一般训算额定流速下,压力损失为0.052-0.12米水柱。

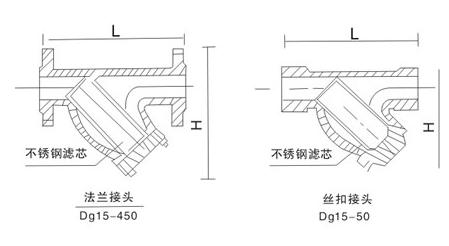

公称通径 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 备注
外形尺寸 L 125 150 160 180 195 215 250 285 300 350 括号中的数字为丝扣接口DN15DN20的尺寸其他均为法兰接口尺寸
H 102 119 125 145 164 186 238 273 306 310
SG-16型参考单位(元)
公称通径 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600
外形尺寸 L 380 480 545 605 660 780 850 885 1150
H 400 470 480 640 642 830 900 1000  1200
SG-16型参考单位(元)





三、YQ油过滤器分类说明:





序号 名称 型号 公称压力Kgf/cm² 公称通径 连接方式 滤芯材料 壳体材料 用途
1 油过滤器 SG-16 16 Dg15-50 Dg15-450 丝扣法兰 不锈钢 1Cr18Ni9Ti 铸铁 本系列用于水及无腐蚀性液体分质,其中SG-16型常用于采暖、供热、制冷空调工程,QG系列用于蒸汽、压缩空气等无腐蚀性工业气体介质,其中QG-16型为常用
2 汽过滤器 QG-16
3 油过滤器 SG-25C 25 Dg15-450 法兰 铸铁 代号(C)
4 汽过滤器 QG-25C
5 油过滤器 SG-40C 40 Dg15-450 凹凸式法兰 铸铁 代号(G)
6 汽过滤器 QG-40C
7 油过滤器 SG-16p 16 Dg15-50 Dg15-450 丝扣法兰 不锈钢 1Cr18Ni9Ti 不锈钢 1Cr18Ni9Ti 代号(P) 本系列用于酸、碱等腐蚀性液体介质,QG系列用酸气及其他腐蚀性气体介质
8 汽过滤器 QG-16p
9 油过滤器 SG-25p 25 Dg15-450 法兰
10 汽过滤器 QG-25p
11 油过滤器 SG-40p 40 Dg15-450 凹凸式法兰
12 汽过滤器 QG-40p
