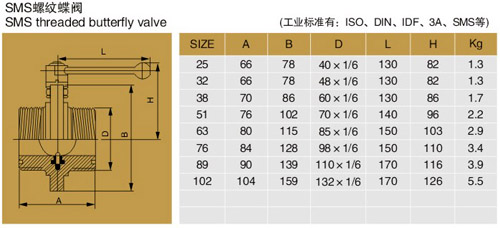

卫生级螺纹式蝶阀

卫生级螺纹式蝶阀
名称:卫生级螺纹式蝶阀
型号:D21X,D11X
口径:DN15~DN150
压力:0.6~6.4Mpa
材质:不锈钢,304.316等



一、产品简介

卫生级螺纹式蝶阀

规格:DN15~DN150

二、参数:

1.产品认证:ISO9001:2008,CE

2.阀体材质:不锈钢 304、316

3.驱动类型:气动控制(常开、常闭、双作用)

4.工作温度: -20℃~150℃

5.环境温度:-10℃~60℃

6.公称压力:PN10

7.控制压力:手动/气动5.0bar ~ 10bar

8.密封材质:丁晴无毒橡胶

9.适用介质:水、、油、蒸汽、中性气体或液体、乳品、等

10.广泛应用:食品、、啤酒、饮料、生物工程、水处理、日化、机械设备、自动化设备等领域。

 三、产品特点:

1、蝶阀橡胶密封圈与阀板均采用进口件,保证了蝶阀的使用性能和使用寿命。

2、采用高精度数控车床精车阀体,保证了蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦。

3、阀杆镶装尼龙轴套,减小了磨擦力因而开启灵活轻松。

4、钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高。

5、阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚。

6、手柄采用扳动式和拉动式,均为不锈钢,可承受较大操作力矩,不易扳断。

7、开闭范围为0~90度,可固定于每隔15度的位置上,具有可调性,且开闭迅速,操作方便。

8、阀体均采用可拆连接,结构简单,维修方便。

9、造型轻巧美观,表面光亮而不粘尘,无毛刺扎手。

10、经过严密的强度和密封试验,保证质量。

11、抽样进行不低于30000次的疲劳寿命试验,保证了其使用寿命。

12、可替代进口产品。

 四、产品安装事项

1、本阀门安装前,应将管道及阀门清洗干净,密封面处不得有划伤痕和污物,以免产生内漏或减少产品的使用寿命。

2、安装时须仔细核对卡箍连接型号是否一致,焊接外径是否符合标准,卡箍与该阀连接处应安装专用密封圈,使该阀与管道连接密封可靠。水平管道、垂直管道均可安装。

3、该阀安装完成通入压力介质时,转动手柄90°检查内外密封,如无渗漏现象,即可投入正常使用。

4、使用过程中如发现蝶阀关闭时,内部仍有渗漏现象,须更换密封圈,重新正确安装后再投入使用。

5、该蝶阀一般用于接通及断开介质,也可以用于调节流量,但不要将该阀安装于要求严格调节介质流量大小的系统中。
