D71F46对夹式衬氟蝶阀

D71F46对夹式衬氟蝶阀
名称:D71F46对夹式衬氟蝶阀
型号:D71F46
口径:DN40-DN1200
压力:PN16-40
材质:铸铁、铸钢、不锈钢

一、D71F46对夹式衬氟蝶阀概述:

     我公司钢衬四氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。钢衬四氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

二、D71F46对夹式衬氟蝶阀结构特点:

①体积小、重量轻、操作轻巧、便于安装、维修。
   ②密封性能优良可靠、零泄漏,使用寿命长。
   ③流量特性趋于直线,调节性能最优。
   ④结构简单,开关迅速,90°旋转启闭。
   ⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
   ⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
   ⑦更换零件衬里材质可适用于各种介质

工作介质:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质

三、D71F46对夹式衬氟蝶阀设计规范遵循GB 12238,API 609,MSS SP-67,MSS-68标准:

遵循规范

STADNARD

设计与制造

GB12238

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T13927

标志

GB12220

供货

GB/T12252

四、D71F46对夹式衬氟蝶阀驱动方式 手动、蜗轮手动、气动、电动:

遵循规范

STADNARD

设计与制造

GB12238

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T13927

标志

GB12220

供货

GB/T12252

手动

DA71F(半衬)

蜗轮运动

DA71F(半衬)

DA71F3(全衬里)

DA71F3(全衬里)

DA71F4(全衬里)

DA71F4(全衬里)

DA71F46(全衬里)

DA71F46(全衬里)

电动

DA671F(半衬)

电动

DA671F(半衬)

DA671F3(全衬里)

DA671F3(全衬里)

DA671F4(全衬里)

DA671F4(全衬里)

DA671F46(全衬里)

DA671F46(全衬里)

1、DA71F46全衬里型阀体全体衬里/蝶板全衬层/蝶板与蝶板轴合为一体;
2、DA71F4全衬里型阀体全衬里。虹板全衬层/蝶板与蝶板轴组合装配;
3、DA71F半衬里型阀体全衬里/蝶板为不锈钢(不衬)蝶板与蝶板轴组合装配。
对夹连接蝶阀(中线)设计与制造符合中草药国家标准
基本结构形式(*蝶板轴与阀体/闪阀座中心重合)

五、D71F46对夹式衬氟蝶阀主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

上、下阀体、阀盖

HT250

WCB

Cf8

CF8M

CF3

CF3M

2

蝶板

WCB

35(锻)

Cf8

CF8M

CF3

CF3M

3

蝶板轴

1Cr13

2Cr13

1Cr18Ni19

1Cr18Ni12Mo2Ti

00CR18N10

00Cr17Ni14Mo2

4

衬里层/阀座

PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)

5

O型圈

FPM(氟橡胶)

FPM(氟橡胶)

6

张性条(垫)

SI(硅橡胶)

SI(硅橡胶)

7

调节定位座

0Cr18NI9

0Cr18NI9

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00CR18N10

00Cr17Ni14Mo2

8

螺栓

35

35

1Cr18Ni19

1Cr17Ni2

1CR18NI9TI

1Cr18Ni9Ti

9

螺母

45

45

0Cr18NI19

0Cr18NI9

0Cr18NI19

0Cr18NI9

10

手柄

ZL01(铸造铝合金)

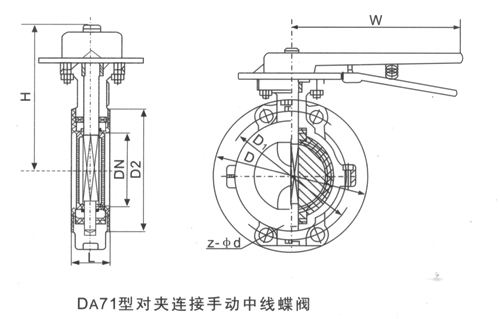

六、D71F46对夹式衬氟蝶阀尺寸重量



公称通径

PN1.0(MPa)主要外形尺寸和连接尺寸(mm)

PN1.6(MPa)

重量

DN

L

D

D1

D2

f

Z-φd

H2

H1

D

D1

Z-φd

kg

40

33

145

110

85

3

4-φ18

270

80

145

110

4-φ18

4

50

43

160

125

100

3

4-φ18

280

85

160

125

4-φ18

5

65

46

180

145

120

3

4-φ18

290

93

180

145

4-φ18

7

80

46

195

160

140

3

4-φ18

310

100

195

160

8-φ18

9

100

52

215

180

155

3

8-φ18

340

110

215

180

8-φ18

13

125

56

245

210

185

3

8-φ18

355

120

245

210

8-φ18

15

150

56

280

240

210

3.5

8-φ23

380

160

280

240

8-φ23

24

200

60

335

295

265

3.5

8-φ23

430

245

335

295

12-φ23

38

250

68

390

350

320

4

12-φ23

450

260

405

355

12-φ26

60

300

78

440

400

370

4

12-φ23

480

300

460

410

12-φ26

70

350

78

500

460

420

4

16-φ23

600

320

520

470

16-φ26

80

400

102

565

515

475

4.5

16-φ25

630

330

580

525

16-φ30

120

450

114

615

565

525

4.5

20-φ25

655

380

640

585

20-φ30

165

500

127

670

620

580

5

20-φ25

680

390

715

650

20-φ33

205

600

154

780

725

690

5

20-φ30

730

450

840

770

20-φ36

250

700

165

895

840

800

5

24-φ30

790

480

910

840

24-φ36

320

800

190

1010

950

905

5

24-φ34

880

580

1020

950

24-φ39

395

900

203

1110

1050

1005

5

28-φ34

930

625

1120

1050

28-φ39

450

1000

216

1220

1160

1115

6

28-φ34

1000

660

1255

1170

28-φ42

600

1200

254

1450

1380

1325

6

32-φ41

1300

780

1485

1390

32-φ48

825
