D971F46电动对夹式衬氟蝶阀

D971F46电动对夹式衬氟蝶阀
名称:D971F46电动对夹式衬氟蝶阀
型号:D971F46
口径:DN40-DN1200
压力:PN6、PN16、PN25
材质:铸铁、铸钢、不锈钢
一、D971F46电动衬氟蝶阀产品概述;

   我公司经营的沪贡牌电动衬氟蝶阀(俗称耐腐蚀电动蝶阀)是由电动执行器及衬氟蝶阀阀体组成,蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,耐腐蚀电动蝶阀可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
本厂经营的电动衬氟蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。 电动衬氟蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸及各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

二、D971F46电动衬氟蝶阀电动技术参数: 电动执行器选配: JRV、JRQ执行器 作用形式: 普通开关型、调节型(4~20mA) 环境温度: -30℃~+70℃ 电源电压: AC220V、AC380V(其他定制AC24,AC110等)  50/60Hz 防护等级: IP67、IP68可选 功能选项 (可选) 防 爆 型: 防爆等级:dⅡBT3/T4 信号反馈: 有源信号、S无源信号   带加热器: 可在潮湿环境中干燥执行器内元件(可选) 手动功能: 电动执行器带有手动开阀、关阀功能 调 节 型: 输入4~20mA信号,实现阀门调节功能 备注: 电动执行器参数请另参考所选配的电动执行器资料.



三、D971F46电动衬氟蝶阀主要技术参数阀体

阀体形式 直通铸造阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料




蝶阀参数 电动执行器参数
·连接方式:对夹式 ·口径:2”~32”(DN50-800) ·阀体:铸钢、304、316 ·阀板:钢衬F4/F46、不锈钢衬F4/F46 ·密封:F4/F46 ·压力:PN6/10KG ·适用于液体、气体等介质 ·AC220/380/110V、DC24V等电压 ·开关型、调节型(4-20mA) ·符合IP67或防爆要求 ·开关机械限位,开关位置可微调 ·可手动操作 ·可视指示器 ·高寿命开关次数



阀板形式 蝶形
流量特性 线性

四、D971F46电动衬氟蝶阀配置执行机构

执行器型号 DZW、HQ、CHR、381R
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

 五、D971F46电动衬氟蝶阀主要零件材料

阀体、底座 球墨铸钢、铸钢、不锈钢、全衬氟
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢、全衬氟
填料 V型聚四氟乙烯填料、柔性石墨填料

六、D971F46电动衬氟蝶阀主要性能指标

公称通径DN(mm) 50~1000
允许压差(MPa) 公称压力
动作范围 0~90°
泄露量 零泄露
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)

七、D971F46电动衬氟蝶阀主要性能规范

公称通径DN(mm)

50-1800

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

低压气密试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

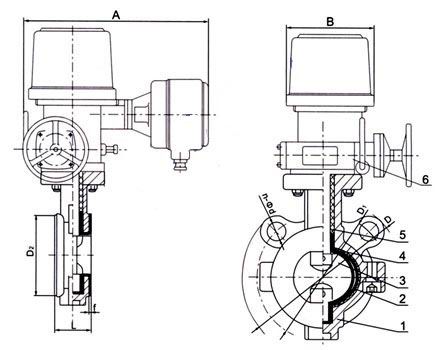

八、D971F46电动衬氟蝶阀尺寸:



公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
H 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询沪贡阀门公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询沪贡阀门公司技术部门索取新数据。
