CYZ41H油密封差压闸阀

名称:CYZ41H油密封差压闸阀
型号:CYZ41H
口径:DN40-DN600
压力:1.0～6.4MPa
材质:铸钢不锈钢

一、CYZ40H差压油密封闸阀概述：

我公司CYZ40H差压油密封闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。

二、CYZ40H差压油密封闸阀主要零件材料：

零件名称	材料
阀体、阀盖	铸钢和抗硫材质
闸板、密封座	铬不锈钢（或焊硬质合金）
阀杆	铬不锈钢或铬硅钼钢及316
阀杆螺母	球墨铸铁或铝青铜
填料	聚四氟乙烯或对莅聚苯
手轮	球墨铸铁

三、CYZ40H差压油密封闸阀技术参数：

试验压力MPA	2.5	4.0	6.4
（密封试验）bgf/cm2	28	44	71
试验压力MPA	3.8	6.4	9.6
（强度试验） bgf/cm2	38	96	96
适用介质	油品、气水（工业用水）
工作温度	≤450°C.

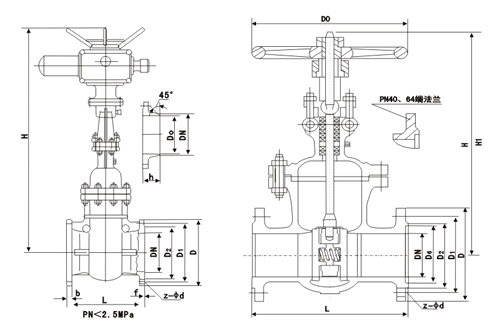

四、CYZ40H差压油密封闸阀主要外型尺寸及重量

公称压力 PN（MPa）	尺寸
公称压力 PN（MPa）	DN	50	65	80	100	125	150	200	250	300	350	400
1.6	L	250	265	280	300	325	350	400	450	500	550	600
	H	425	445	540	620	740	820	1050	1245	1475	1755	1930
	Kg	28	34	45	64	75	106	151	211	302	377	578
2.5	L	250	265	280	300	325	350	400	450	500	550	600
	H	425	445	540	620	740	810	1080	1282	1500	1820	2015
	D0	240	240	280	320	360	400	450	500	500	560	560
	Kg	34	38	51	74	98	117	196	226	354	490	558
4.0	L	250	280	310	350	400	450	550	650	750
	H	435	445	550	670	775	895	1100	1332	1530
	D0	280	280	320	360	400	400	450	500	560
	Kg	38	45	66	89	117	147	242	340	453
6.4	L	250	280	310	350	400	450	550	650	750
	H	438	475	555	670	772	895	1137	1332	1530
	D0	280	280	320	360	400	450	560	560	600
	Kg	45	53	77	112	158	223	317	377	410
10.0	L	250	280	310	350		450	550	650	750
	H	510	540	600	690		985	1085	1215	1365
	D0	280	280	320	360		450	560	600	650
	Kg	54	64	93	135		268	381	452	493
16.0	L	300	340	390	450		600	750	850	950
	H	467	660	680	785		985	1190	1395	1595
	D0	320	360	360	450		500	560	600	650
	Kg
