MZ548W-2 快速启闭城市煤气闸阀

MZ548W-2 快速启闭城市煤气闸阀
名称:MZ548W-2 快速启闭城市煤气闸阀
型号:MZ548W-2
口径:DN40-DN1600
压力:PN1.0
材质:铸铁、HT200

一、MZ548W-2 煤气闸阀产品详细资料：

    我公司城市煤气快速启闭闸阀，适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯气等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。

二、MZ548W-2 煤气闸阀主要零部件材料：



零件名称 阀替、阀盖、闸板 阀杆 阀杆螺母 填料 垫片
材料 灰铸铁 碳钢 球墨 油浸石棉盘根 橡胶石棉板

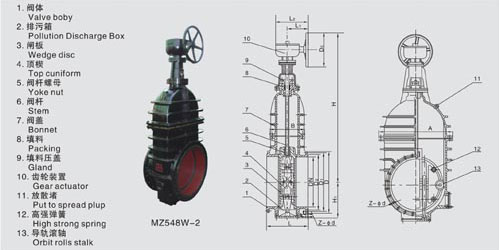

三、MZ548W-2 煤气闸阀主要外形及连接尺寸



DN D D1 D2 z--d L b f Do H H1 A*B 重量 Kg
6巴级 10巴级 6巴级 10巴级 6巴级 10巴级 6巴级 10巴级
150 265 285 225 240 202 212 8-17.5 8-22 350 26 3 280 550 140 330*260 132
200 320 340 280 295 258 268 8-17.5 8-22 400 28 3 320 600 160 930*280 196
250 375 395 335 350 312 320 12-17.5 12-22 450 28 3 320 750 230 470*310 301
300 440 445 395 400 365 370 12-22 12-22 500 28 4 400 810 300 520*350 462
350 490 505 445 460 415 430 12-22 16-22 550 30 4 400 950 340 570*380 680
400 540 565 495 515 465 482 16-22 16-26 406 32 4 640 1010 430 640*390 768
450 595 615 550 565 520 532 16-22 20-26 432 32 4 640 1070 465 690*410 898
500 645 670 600 620 570 585 20-22 20-26 457 34 4 800 1140 490 800*460 1362
600 755 780 705 725 670 685 20-22 20-30 508 36 5 800 1380 540 930*500 1706
700 860 895 810 840 775 800 24-26 24-30 610 40 5 1000 1560 590 1070*550 1846
800 975 1015 920 950 880 905 24-30 24-33 660 44 5 1000 1760 680 1190*580 2760
900 1075 1115 1020 1050 980 1005 24-30 28-33 711 46 5 1200 1930 760 1280*570 3760
1000 1175 1230 1120 1160 1080 1110 28-30 28-36 811 50 5 1200 1960 800 1390*580 4400
1200 1405 1455 1340 1380 1295 1330 32-33 32-39 960 56 5 1400 2440 840 1680*780 6787
1400 1630 1675 1560 1590 1510 1530 36-36 36-42 960 62 5 1400 3020 1000 1900*850 8540
1600 1830 1915 1760 1820 1710 1750 40-36 40-48 1160 68 5 1600     2360*980 12480
1800 2045 2115 1970 2020 1920 1950 44-39 44-48 1160 70 5 1600     2740*1108 16790
