Z41W不锈钢法兰闸阀

Z41W不锈钢法兰闸阀
名称:Z41W不锈钢法兰闸阀
型号:Z41W
口径:15-600mm
压力:1.0～16MPa
材质:不锈钢、304、316

 一、Z41W不锈钢法兰闸阀性能概述：

我公司闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失小通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板.

闸阀的密封原理分为，自动密封和强制密封。铸钢闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自动密封。阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性，这是强制密封。国内高压闸阀用到自动密封，低压闸阀均采用强制密封原理。 注：我公司高压闸阀的自密封结构与上面所讲的闸板自动密封原理是两回事，自密封结构是指闸阀中部与阀盖位置的连接结构为自密封结构，区别于低压中压闸阀中部的强制密封法兰连接。下图的闸阀中部就是强制密封的法兰连接结构，是用螺栓将阀体与阀盖压紧连接，而自密封结构的闸阀中部是没有螺栓的。PN160压力以下是法兰连接强制密封；PN160压力以上才用到自密封结构闸阀。







型号 公称压力
(MPa) 		实验压力 工作温度(℃) 适用介质
强度水（MPa） 密封（水）空气（MPa） 低压密封空气（MPa）
ZAH-16C
Z41W-16P(R) 		1.6 2.4 1.8 0.6 ≤200 硝酸类
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
Z41W-60P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类



二、Z41W不锈钢法兰闸阀主要零件材质：



阀体/阀盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
闸板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
阀杆 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304L＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨
压盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

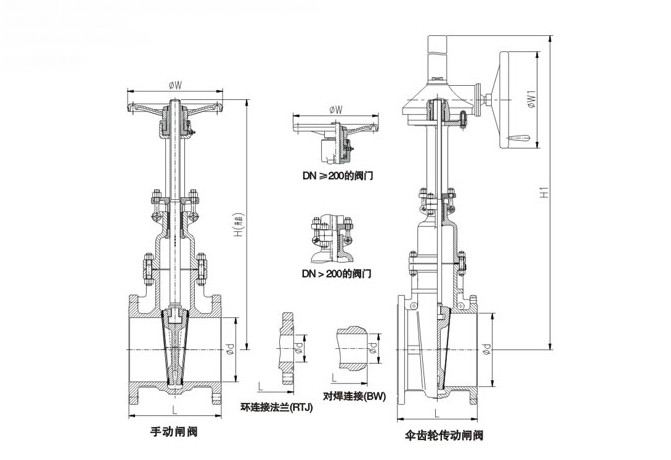

 三、Z41W不锈钢法兰闸阀主要连接尺寸：1.6MPa



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720



   四、Z41W不锈钢法兰闸阀主要连接尺寸：2.5MPa



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720



 Z41W不锈钢法兰闸阀主要连接尺寸：4.0MPa



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600



Z41W不锈钢法兰闸阀主要连接尺寸：6.4MPa



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800



Z41W不锈钢法兰闸阀主要连接尺寸：10MPa



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
W mm 120 120 160 180 240 280 320 360 400 450 560 640 720



Z41W不锈钢法兰闸阀主要连接尺寸：160MPa



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 240 300 340 390 450 525 600 750
H mm 175 180 210 230 350 359 373 435 500 614 674 818
W mm 120 120 140 160 200 240 280 320 360 400 400 450
