名称:Q647H固定球气动球阀
型号:Q647H
口径:DN15-500
压力:PN16-100
材质:铸钢、不锈钢、锻钢
一、Q647H固定球气动球阀产品详情     型号：Q647-（C、P、R）-PN16、25、40   二、Q647H固定球气动球阀技术规范 Technical specification

设计依据               Design reference		GB标准
设计标准            Design standard		GB/12237
结构长度   Face To face	法兰连接    Flange connecting	GB/1221
连接法兰尺寸          Connecting Flange Size		GB/9113、JB/T79
试验和检验       Test & insoection		JB/T9002

*注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造 Note: The main spare parts and sealing-ring materials of ball valve series can          be designed forOptions as per real working conditions and users special reauirements.   三、Q647H固定球气动球阀主要零件材质表 Form of Major Parts Materials

序号 No	零件名称 Accessory name	材质
		C	P	R
1	右阀体 Bonnet	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺柱 Bolt	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	弹簧 Spring	60Si2Mn	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀座 Seat	25或1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	密封圈 Sealing ring	PTFE	PTFE	PTFE
6	O形圈 “O”Rring	橡胶 Rubber	橡胶 Rubber	橡胶 Rubber
7	垫片 Gasket	PTFE	PTFE	PTFE
8	法兰 Flange	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片 Gasket	PTFE	PTFE	PTFE
10	下阀杆 Stem	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
11	衬套 Bushing	PTFE	PTFE	PTFE
12	球体 Ball	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	键 Key	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
14	阀杆 Stem	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
15	衬套 Bushing	PTFE	PTFE	PTFE
16	填料 Packing	PTFE	PTFE	PTFE
17	填料压盖 Gland	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
18	连接套 Connecting Set	35	35	35
19	支架 Yoke	WCB	WCB	WCB
20	阀体 Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
21	气动执行器 Pneumatic Actuator

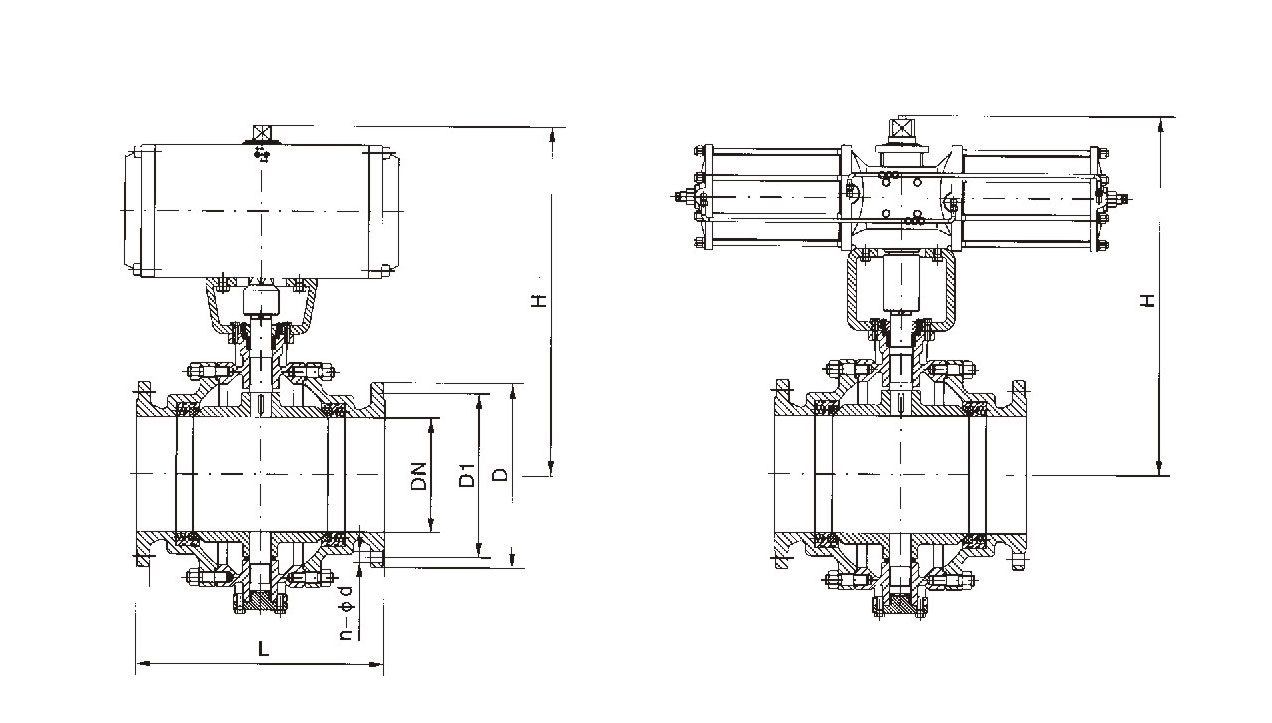

                                                                                                      *注:主要零部件及密封圈的材质亦可根据实际工况条件或用户特殊要求设计选用.  Note:The main spare parts and sealing-ring materals of ball valve series can be designed for          options as per real working conditions and users special reauirements.        Q647H固定球气动球阀主要外形及连接法兰尺寸HGQ641(F、H)Mani Outline and Connecting Flang Size

公称通径 DN Nominal siza	外形尺寸
	1.6Mpa					2.5Mpa					4.0Mpa
	L	H	D	D1	n-Фd	L	H	D	D1	n-Фd	L	H	D	D1	n-Фd
50	178	260	165	125	4-18	216	270	165	125	4-18	216	286	165	125	4-18
65	190	293	185	145	4-18	241	309	185	145	4-18	241	330	185	145	8-18
80	203	323	200	160	8-18	283	344	200	160	8-18	283	349	200	160	8-18
100	229	282	220	180	8-18	305	421	235	190	8-22	305	421	235	190	8-22
125	356	468	250	210	8-18	381	485	270	220	8-26	381	485	270	220	8-26
150	394	510	285	240	8-22	403	559	300	250	8-26	403	582	300	250	8-26
200	457	655	340	295	12-22	502	655	360	310	12-26	502	702	375	320	12-30
250	533	847	405	355	12-22	568	847	425	370	12-30	568	895	450	385	12-33
300	610	980	460	410	12-22	648	980	485	430	16-30	648	1040	515	450	16-33
350	686	1085	520	470	12-22	762	1085	555	490	16-33	762	1170	580	510	16-36
400	762	1215	580	525	12-22	838	1215	620	555	16-36	838	1215	660	585	16-39
500	991	1385	715	650	12-22	991	1385	730	660	20-36	991	-	755	670	20-42
