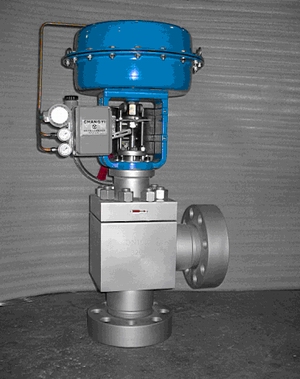

气动薄膜角式高压调节阀
名称:气动薄膜角式高压调节阀
型号:ZMAS、ZMBS
口径:DN15～125（mm）
压力:PN16～42（MPa）
材质:铸钢、不锈钢
一、ZMAS、ZMBS型气动薄膜角式高压调节阀产品概述：
我公司ZMAS、ZMBS型气动薄膜角式高压调节阀是气动单元组合仪表中的气动执行器。主要用于高压、高温高压管路。可改变流体介质（液体、气体、气液混合体、蒸汽）的流量，从而达到对介质的压力和流量等工艺参数的调节。它与普通的调节阀的主要区别在于：使用耐高温、高压的壳体材料，使用耐高温高压、抗气蚀、防空化的阀内件材质，使用更精密的制造工艺。它根据用户具体的工况，分别采用单级、多级降压式，尽量降低流体的冲刷及噪声，达到对流体的稳定调节及提高阀本身的使用寿命。因此，该阀具有结构复杂，性能稳定，工作可靠，允许压差大，低噪声，关闭严密等优点。已广泛用于石油化工、电站、冶金等工业过程自动调节和远程控制。
二、ZMAS、ZMBS型气动薄膜角式高压调节阀技术参数：
ZMAS、ZMBS型气动薄膜角形（单级、多级）调节阀技术参数
|
公称通径mm |
单 级 |
15，20，25，32，40，50，65，80，100，125 |
|
|
多 级 |
15，20，25，32，40，50，65，80 |
||
|
公称压力MPa |
16.0 22.0（25.0） 32.0（按JB2766-92）42.0 |
||
|
公称压力（Lb） |
CLASS 600 900 1500 2500 |
||
|
工作温度℃ |
-40—550 |
||
|
固有流量特性 |
直线，等百分比 |
||
|
连接方式 |
焊接式：（带JB2769-92螺纹法兰） 法兰式：可按用户指定标准 |
||
|
上阀盖型式 |
普通型（-40—250℃） |
热片型（250—550℃） |
|
|
泄漏量等级按 GB/T4213-92 |
单 级 |
单座式：Ⅵ级（气泡级）, 套筒式：Ⅳ级 |
|
|
多 级 |
Ⅳ 级 |
||
|
执行机构气源 压力（MPa） |
气 开 |
0.25 0.30 |
|
|
气 关 |
0.14 0.25 0.30 |
||
|
可配附件 |
电气阀门定位器，电气转换器，空气过滤减压器， 阀位传送器，保位阀，电磁阀，手轮机构 |
||
|
主要执行标准 |
1.GB/T4213-2008 气动调节阀 2.JB2766-92 锻造高压阀门 3.JB/T2768-2778 高压阀门结构件 4.JB/T6323 电站阀门制造技术条件 |
||
