名称:自力式流量、压力组合阀
型号:V13005/ZA3、V13105/ZA3
口径:DN15-250mm
压力:PN1.0-1.6MPa
材质:碳钢、不锈钢

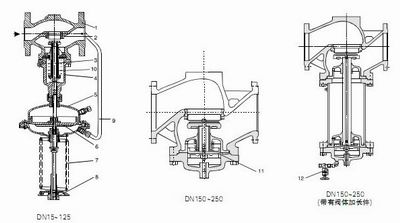

V13105/ZA3 自力式流量压力组合阀，是无需外来能源的节能型多项组合控制阀，用于非腐蚀性高温度200℃的水可其他液体介质、流量及压力的控制装置。流量阀通过组合控制阀与ZA3型执行机构组合在一起。 工作原理 当流量和压力组合控制时，阀门按着流量阀、压力阀（阀后）的输入顺序不同而依次动作。流量和压力（阀后）两个参数中的其中任何一个参数达到或超过设定值时，阀门都将按其要求进行动作，从而满足现场的各种控制要求。 阀技术参数

公称直径(DN)		15	20	25	32	40	50	65	80		100	125		160	200	250
KVS值（m3/h）		1	6.3	8	16	20	32	50	80		125	160		280	320	400
节流器压差（∆Pb）的流量范围（m/h）QS（有效压力下的能量范围）	0.02Mpa	0.1-2	0.2-3	0.2-4	0.4-7	0.6-11	0.8-16	3-28	4-40		6-63	8-80		12-125	15-150	18-180
	0.05Mpa	0.2-3	0.3-4.5	0.3-6	0.5-10	0.8-16	1.2-24	4-40	6-58		9-90	12-120		18-180	12-220	18-250
Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45		0.4	0.35		0.3	0.2	0.2
大压差∆Pmx(Mpa)	Pn16	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6		1.5	1.5		1.2	1.0	1.0
	Pn40	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0		1.5	1.5		1.2	1.0	1.0
允许泄漏量 （在规定试验条件下）	硬密封	4×10-4 X阀额定容量（L/H）
	软密封	10气泡/分								20气泡/分			40气泡/分

ZA5型执行器主要技术参数

执行器有效面积 (cm2)	250
有效压力 (Mpa) (节流阀压差∆Pb)	0.02     0.05
允许上下膜室之间有大压差 ∆Pmax (Mpa)	0.4
设定值偏差	±5%
控制接头\接头	铜管或钢管Ǿ10×1（mm）卡套式管接头  R1/4″

ZA3执行器主要技术参数

执行器有效面积(cm2)		32	80	250	630
阀前压力控制范围 (Mpa)	红色弹簧	0.3-1.2	0.1-0.6	0.015-0.15
	黄色弹簧		0.05-0.3	0.01-0.07	0.005-0.035
	黑色弹簧	0.8-1.6
适用公称通径DN(mm)		15～125		15～250
保证压力阀正常的工作的小压差∆Pmin(Mpa)		≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间的大压差∆Pmax(Mpa)		2.0	1.25	0.4	0.15
设定值偏差		±8%
控制管线\接头		铜管或钢管 Ǿ10×1（mm）卡套式管接头R1/4″

产品特点： *采用波纹管+弹簧做压力平衡元件，灵敏度高 *嗓音低性能可靠，免于维修 *通过组合件，可进行多项组全控制 *采用标准模块设计 其它产品推荐
