A49H-40主安全阀
名称:A49H-40主安全阀
型号:A49H
口径:DN15～400
压力:1.6-6.4MPa
材质:铸钢、不锈钢等
一、A49H-40主安全阀产品概述：
我公司A49H-4主安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许大高压力值，保证设备安全运行。
二、A49H-40主安全阀结构简述：
1、当介质升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。
2、 密封南用钻基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
三、A49H-40主安全阀安装说明：
1、阀门必须垂直安装在设备的高位置。
2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架，排汽重量不得加在主安全阀上，主安全阀与排汽之间的连接法兰应消除任何的附加预应力。
4、排汽管的低点应考虑疏水，以免排汽时产生水击。
四、A49H-40主安全阀主要外形及连接尺寸：
|
型号 |
公称通径 |
连接尺寸 |
||||||||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
z-d |
DN |
D |
D1 |
D2 |
b |
z-d |
||
|
A49H-4 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
|
A49H-4 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
|
A49H-4 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16-34 |

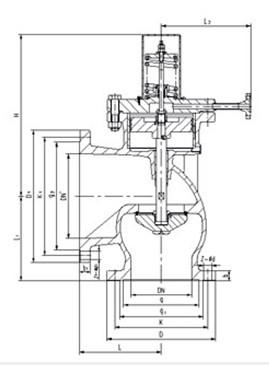

五、A49H-40主安全阀产品结构图：
