AQ20空压机安全阀
名称:AQ20空压机安全阀
型号:AQ-20
口径:DN15-25
压力:1.0-10.0MPa
材质:铸钢、不锈钢、铬钼钢等
一、AQ20空压机安全阀产品概述：
我公司AQ-20空压机安全阀AQ20适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。
二、AQ20空压机安全阀主要零部件材料：
|
No. |
零件名称 |
AQ-20材料 |
|
1 |
阀 体 |
2Cr13 |
|
2 |
阀 座 |
2Cr13 |
|
3 |
阀 瓣 |
2Cr13 |
|
4 |
阀 杆 |
2Cr13 |
|
5 |
阀 盖 |
ZG230-450 |
|
6 |
阀 帽 |
ZG230-450 |
三、AQ20空压机安全阀主要外形及连接尺寸：
|
公称通径 |
尺寸 |
||||||
|
do |
G |
D |
D1 |
Z-d |
L |
H |
|
|
20 |
17 |
G1＂ |
62 |
44 |
4-17 |
25 |
220 |
|
25 |
20 |
M36×2 |
70 |
50 |
4-20 |
28 |
226 |

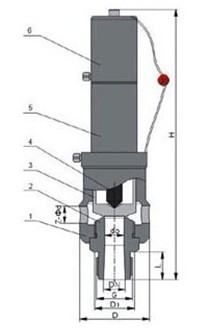

四、AQ20空压机安全阀产品结构图：
