AHN42F平行式安全回流阀
名称:AHN42F平行式安全回流阀
型号:AHN42F
口径:DN15～400
压力:1.6-6.4MPa
材质:铸钢、不锈钢、铬钼钢等
一、 AHN42F平行式安全回流阀概述：
我公司AHN42F平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
二、 AHN42F平行式安全回流阀外形尺寸和连接尺寸：
|
公称通径 |
尺寸 |
||||||
|
D |
D1 |
D2 |
b |
Z-ød |
L |
H |
|
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |

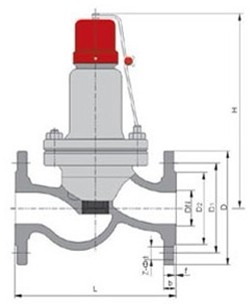

三、 AHN42F平行式安全回流阀产品结构图：
