ZHQ-1砾石管道阻火器
名称:ZHQ-1砾石管道阻火器 型号:ZHQ-1 口径:DN15-500 压力:1.6MPa-4.0MPa 材质:铸钢、不锈钢[304L/R、316L/R]
产品说明:
一、ZHQ-1砾石管道阻火器概述
砾石阻火器,是国内沿用金属砾石网型阻火器,经北京设计院部门按照中华人民共和国国家标准GB5908-86标准进行设计生产。
砾石阻火器是中国石化、医疗两大设计院新研究成果。
二、ZHQ-1砾石管道阻火器结构特点
结构合理、重量轻、耐腐蚀、易检修、安装方便,阻火器芯子采用砾石网及砾石丸,耐腐蚀,易清洁,防爆性能合格,连续13次阻爆性能试验,每次都能阻火,耐烧性能合格,能防毒、防腐。
三、ZHQ-1砾石管道阻火器适用范围
HGS07-203型阻火器,适用于管道、闪点低于28℃甲类化学、药品、酒精、食品等,闪点低于60℃食用油。

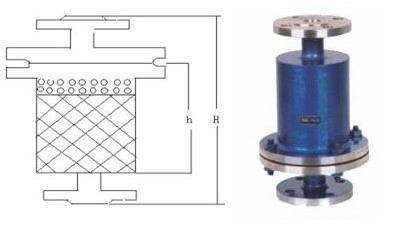

『砾石管道阻火器』连接尺寸
型 号
公称直径
DN
结构尺寸
D*S
H
h
HGS07-203-01-1-1
15
57*3.5
280
145
HGS07-203-02-1-2
20
57*3.5
280
145
HGS07-203-03-1-2
25
89*4
315
180
HGS07-203-04-1-2
32
89*4
315
180
HGS07-203-05-1-2
40
108*4
370
215
HGS07-203-06-1-2
50
133*4.5
405
250
HGS07-203-07-2-2
65
159*5
460
300
HGS07-203-08-2-2
80
159*5
485
315
HGS07-203-09-2-2
100
194*5
501
340
HGS07-203-11
125
219*7
555
365
HGS07-203-15
150
273*7
565
385
HGS07-203-20
200
325*10
600
405
HGS07-203-25
250
377*10
620
420
