J49W/H压力计截止阀
名称:J49W/H压力计截止阀
型号:J49W/H
口径:M20X1.5
压力:≤10000PSI
材质:锻钢、不锈钢
一、J49W/H压力计截止阀特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992

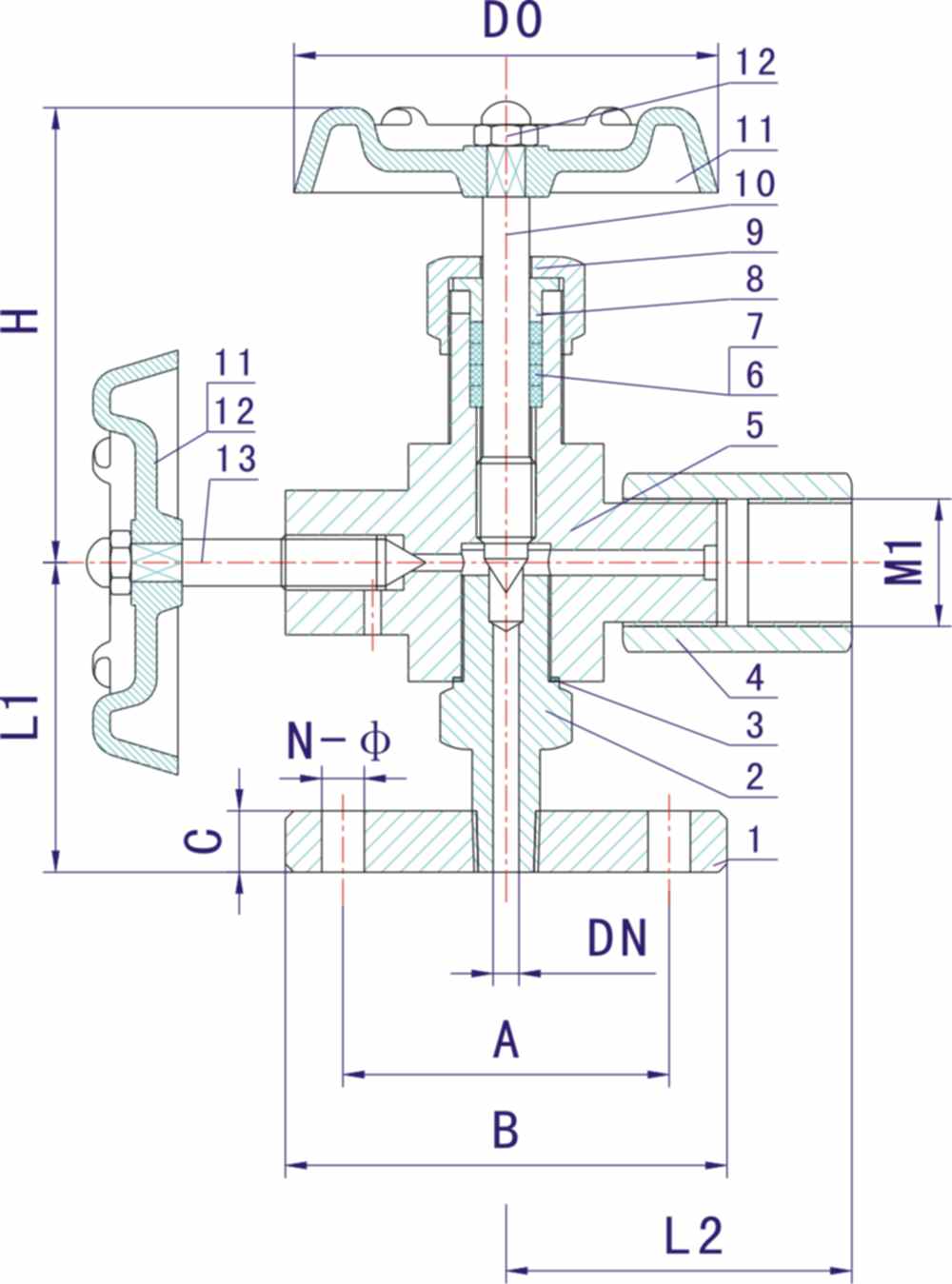

二、J49W/H压力计截止阀主要零件材料/Materials of main parts :
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接头Pipe connection | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 垫片Gasket | 紫铜(Red copper) PTFE RTFE |
| 4 | 螺纹套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 8 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手轮Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 型号 ITEM NO. | 公称通径 DN | M1 | B | L1 | L2 | H | D0 |
| J49W/H-1 | DN6 | M20X1.5 | 70 | 62 | 60 | 86 | 60 |
