锻钢延长阀体闸阀

锻钢延长阀体闸阀
名称:锻钢延长阀体闸阀
型号:WEG8C4Y-K
口径:10-50mm
压力:800Lb
材质:A105

一、 WEG8C4Y-K 锻钢延长体闸阀概述:

      我公司 WEG8C4Y-K 锻钢延长体闸阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接. 延长阀体阀门适用于闸阀、球阀和截止阀


二、螺栓式阀盖延长阀体阀门:

延长阀体阀门设计结构和特征

延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.

采用以下结构

自定心压板压套式

螺纹、承插或对焊接端整体延长阀体

螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖

整体式上密封座

承插端符合ASME B16.11

螺纹端符合(NPT)ANSI/ASME B1.20.1

明杆支架型

 三、WEG8C4Y-K 锻钢延长体闸阀相关压力:

·800L

锻钢延长阀体闸阀 800Lb

 四、WEG8C4Y-K 锻钢延长体闸阀订货号代号说明:



连接代号

K

K1

K2

K3

螺纹焊接端

斜面端

加强端

承插端





连接代号

K

K1

K2

K3

螺纹焊接端

斜面端

加强端

承插端

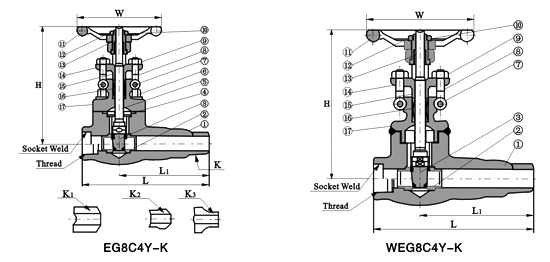

五、 WEG8C4Y-K 锻钢延长体闸阀标准材质细表:





序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀座

A276420

A276304

A276304(L)

A276316(L)

3

闸板

A182410&F430

A182F304

A182F304(L)

A182F316(L)

4

垫片

316夹柔性石墨

316夹PTFE

5

阀杆

A182F6

A276F304

A182F304(L)

A182F316(L)

6

螺栓

A193B7

A193B16

A193B8

A193B8M

7

销钉

A276420

A276 304

8

活节螺栓

A193B7

A193B16

A193B8

A193B8M

9

螺母

A1942H

A1944

A1948

A1948M

10

锁紧螺母

A1942H

A1944

A1948

A1948M

11

手轮

A197

12

铭牌

SS

13

阀杆螺母

A276420

14

填料压板

A105

A182F11

A182F316(L)

15

填料压套

A276410

A182F304(L)

A182F316(L)

16

填料

柔性石墨

PTFE

17

阀盖

A105

A182F22

A182F304(L)

A182F316(L)

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃~425℃

—29℃~550℃

—29℃~200℃

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀座

A276420

A276304

A276304(L)

A276316(L)

3

闸板

A182410&F430

A182F304

A182F304(L)

A182F316(L)

4

垫片

316夹柔性石墨

316夹PTFE

5

阀杆

A182F6

A276F304

A182F304(L)

A182F316(L)

6

螺栓

A193B7

A193B16

A193B8

A193B8M

7

销钉

A276420

A276 304

8

活节螺栓

A193B7

A193B16

A193B8

A193B8M

9

螺母

A1942H

A1944

A1948

A1948M

10

锁紧螺母

A1942H

A1944

A1948

A1948M

11

手轮

A197

12

铭牌

SS

13

阀杆螺母

A276420

14

填料压板

A105

A182F11

A182F316(L)

15

填料压套

A276410

A182F304(L)

A182F316(L)

16

填料

柔性石墨

PTFE

17

阀盖

A105

A182F22

A182F304(L)

A182F316(L)

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃~425℃

—29℃~550℃

—29℃~200℃



注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;
