真空闸阀

名称:真空闸阀
型号:NKZ61H/NKZ41H
口径:500-1200mm
压力:1.0～16MPa
材质:铸钢不锈钢

公称通径 DN/mm Nominal diameter	试验压力/MPa Seal test
公称通径 DN/mm Nominal diameter	壳体强度试验 Sheli strength	上密封试验 Back seal	密封试验 Seal test
1.0		1.1	1.1
1.6		1.8	1.8
2.5		2.8	2.8
4.0		4.4	4.4
6.4		7.0	7.0
10.O		11.0	11.O

产品类型 Product type

适用介质 Applicable medium

适用温度/℃ Applicable temperature

NKZ41H
NKZ44H
NKZ944H
NKZ941H

-C型

水、蒸汽、空气
Water,Stram.Air

≤425

NKZ41H
NKZ44H
NKZ944H
NKZ941H

Y-I型

水、蒸汽、空气
Water,Stram.Air

≤550

零件名称
Part name

阀体、阀盖
Body Bonnet

阀杆
Valve stem

阀板
Wedge gate

密封面
Sealing face

阀杆螺母
Yoke nut

填料
Packing

紧固件
Fastener

NKZ44
NKZ41
NKZ944
NKZ941

-C型

WCB

2Gr13

H：合金钢
H：alloy steel

铝青铜
Al
bronze

膨胀复合石墨
Expanding
compound
graphite

优质碳钢
High-grade
carbon steel

NKZ44
NKZ41
NKZ944
NKZ941

Y-I型

铬钼钢
Cr.M0 steel

20Cr1M01VA
38CrMoAIA

铬钼钢
Cr．Mo steel

Y：硬质合金
Y：carbide alloy

铬钼钢
Cr．Mo steel

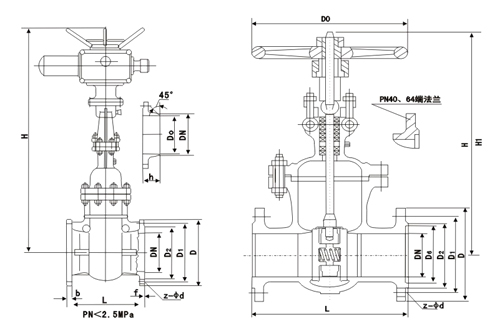

■真空闸阀主要尺寸/mm Main dimensions NKZ41H-10/NKZ941Y-10I NKZ44H-10/NKZ944Y-10I

公称通径	主要外形尺寸及连接尺寸(mm)
公称通径	L	D	D1	D2	b	f	z-d	H	H1	H2	D0	手动(kg)	电动(kg)
50	250	160	125	100	18	3	4-18	350	400	640	220	25	72
65	265	180	145	120	20	3	4-18	375	450	670	240	31	74
80	280	195	160	135	20	3	4-18	433	528	720	280	40	86
1OO	300	215	180	155	22	3	8-18	502	620	800	320	55	94
125	325	245	21O	185	24	3	8-18	612	753	905	360	75	100
150	350	280	240	210	24	3	8-23	676	847	966	360	100	12 9
200	400	335	295	265	24	3	8-23	820	1039	1100	400	150	174
250	450	390	350	320	26	4	12-23	969	1245	1220	450	240	254
300	500	440	400	368	28	4	12-23	1142	1472	1527	500	310	294
350	550	500	46O	428	28	4	16-23	1280	1450	1665	55O	420	38O
400	600	565	515	482	3O	4	16-25	1452	1887	1870	600	600	930
450	650	615	565	532	30	4	20-25	1541	2011	1946	700	850	1235
500	700	670	620	585	32	4	20-25	1676	2181	2190	700	1100	1356
600	800	780	725	685	36	5	20-30	2000	2600	2510	800	1700	1830
700	900	8 9 5	840	800	40	5	24-30	2200	2900	2810	800	2100	2385
800	1000	1010	950	905	44	5	24-34	2360	3160	2950	800	2900	3100

■真空闸阀主要尺寸/mm Main dimensions NKZ41H-16/NKZ941Y-16I NKZ44H-16/NKZ944Y-16I

公称通径	主要外形尺寸及连接尺寸(mm)
公称通径	L	D	D1	D2	b	f	z-d	H	H1	H2	D0	手动(kg)	电动(kg)
50	250	160	125	100	16	3	4-18	350	400	640	220	25	79
65	265	180	145	120	18	3	4-18	375	450	67O	240	31	85
80	280	195	160	135	20	3	8-18	433	528	720	280	40	94
100	300	215	180	155	20	3	8-18	502	620	800	320	55	99
125	325	245	210	185	22	3	8-18	612	753	905	360	75	139
150	350	280	240	210	24	3	8-23	676	847	966	360	100	154
200	400	335	295	265	26	3	12-23	820	1039	1100	400	150	210
250	450	405	355	320	30	3	12-25	969	1245	1220	450	240	300
300	500	460	410	375	30	4	12-25	1142	1472	1527	500	310	410
350	550	520	470	435	34	4	16-25	1280	1450	1665	550	420	548
400	600	580	525	485	36	4	16-30	1452	1887	1870	600	600	732
450	650	640	585	545	40	4	20-30	1541	2011	1946	700	850	982
500	700	705	650	608	44	4	20-34	1676	2181	2190	700	1100	1345
600	800	840	770	718	48	5	20-41	2000	2600	2510	800	1700	2180
700	900	910	840	788	50	5	24-41	2200	2900	2810	800	2100	2550
800	1000	1020	950	898	52	5	24-41	2360	3160	2950	800	2900	3380

■真空闸阀主要尺寸/mm Main dimensions NKZ41H-25/NKZ941Y-25I NKZ44H-25/NKZ944Y-25I

公称通径	主要外形尺寸及连接尺寸(mm)
公称通径	L	D	D1	D2	b	f	z-d	H	H1	H2	D0	手动 (kg)	电动 (kg)
50	250	160	125	100	20	3	4-18	35O	400	640	220	25	79
65	265	180	145	120	22	3	8-18	375	450	67O	240	31	85
80	280	195	60	135	22	3	8-18	433	528	720	280	40	94
100	300	230	190	160	24	3	8-23	502	62O	800	320	60	104
125	325	270	220	188	28	3	8-25	612	753	905	360	83	147
150	350	300	250	218	30	3	8-25	676	847	966	360	110	164
200	400	360	310	278	34	3	12-25	82O	1039	1100	400	164	224
250	450
