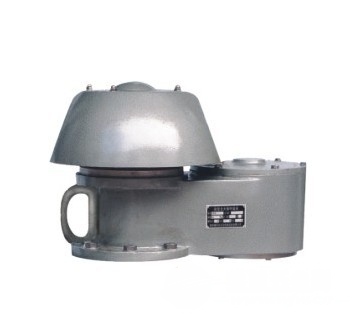

QHXF-89全天候防火呼吸阀

QHXF-89全天候防火呼吸阀
名称:QHXF-89全天候防火呼吸阀
型号:QHXF-89
口径:DN50-DN250
压力:PN16-PN40
材质:铸钢,不锈钢,304不锈钢,316不锈钢

一、QHXF-89全天候防火呼吸阀产品介绍：

　　我公司QHXF-89型全天候防火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。其阀盘结构为空气垫型膜式阀盘。

二、QHXF-89全天候防火呼吸阀主要特点 　　全天候防火呼吸阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。 三QHXF-89全天候防火呼吸阀主要技术参数 操作压力：正压：353Pa(36mmH2O)，
　　　　　980Pa(100mmH20)
　　　　　负压:295Pa(30mmH2O) 四、QHXF-89全天候防火呼吸阀的结构尺寸 全天候防火呼吸阀全天候防火呼吸阀尺寸图



规格   安装尺寸（mm）
 H  L  D  aD1  D2       n       d
 n1  n2   d1  d2
DN50 255 362 140 110 90 3 1 14 12
DN80  342 508 185 150 125 3 1 18 16
DN100 342 508 205 170 145 3 1 18 16
DN150 460 640 260 225 200 6 2 18 16
DN200 545 770 315 280 255 6 2 18 16
DN250 648 918 370 335 310 9 3 18 16



呼吸阀

定义：
由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。
